ik0zio

oltre 100 messaggi sul Forum

Inserito il - 19/05/2017 : 17:27:03

Ciao a tutti

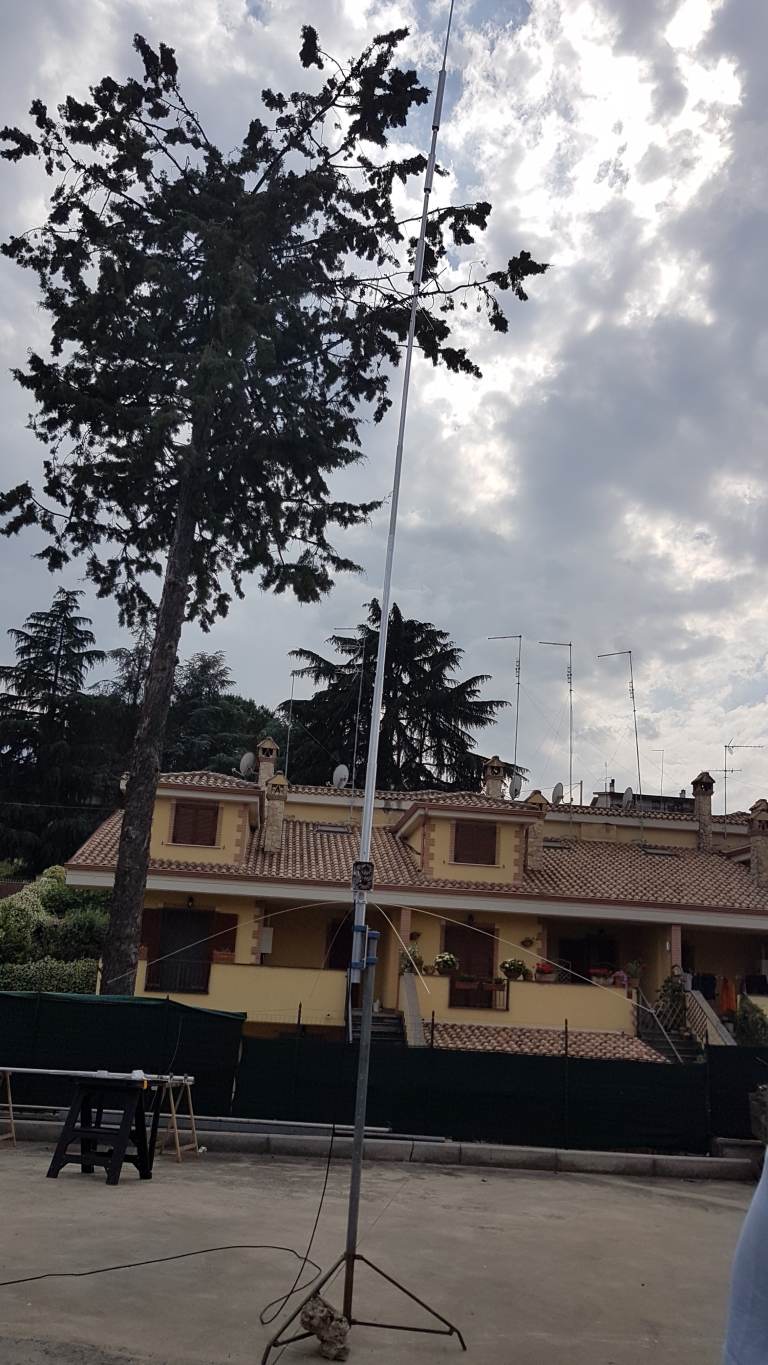

Siamo lieti di presentare la SuperVertical 8-plus che copre le bande
dai 6 ai 40 metri.

È un'antenna che ripercorre la strada già tracciata dalle varie Cushcraft
HyGain e per l'Italia dalla nostra storica ECO Antenne.

Come è nella filosofia di Vertical Array abbiamo cercato di raggiungere livelli
di eccellenza sia meccanici che elettrici.

Quella che oggi mostriamo è una pre-serie, le antenne saranno disponibili
dal prossimo Settembre.

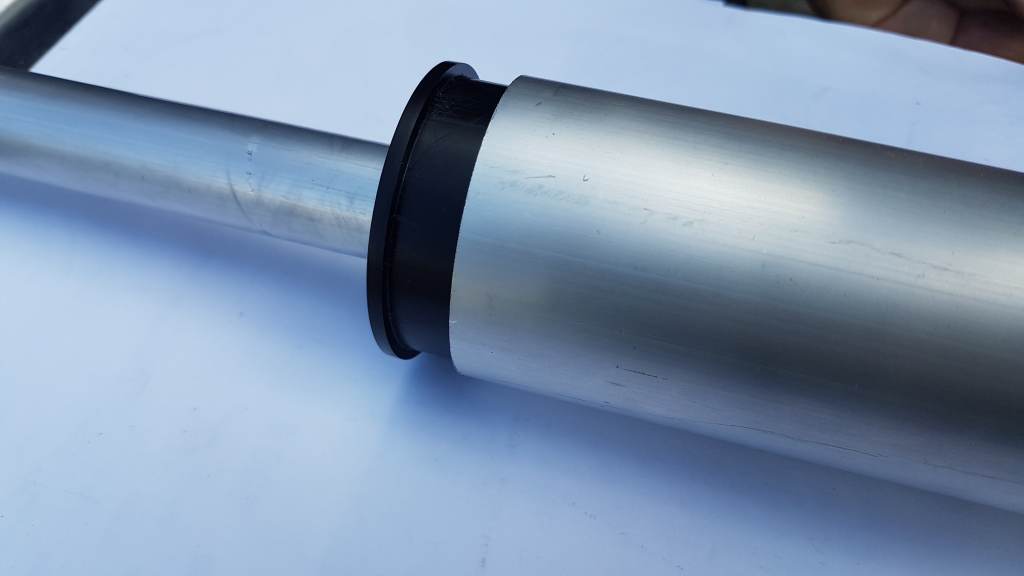

La nostra attenzione si è focalizzata specialmente nella realizzazione del match
basandoci anche sulle esperienze di IZ1DNJ, condivise su questo forum, e sulla

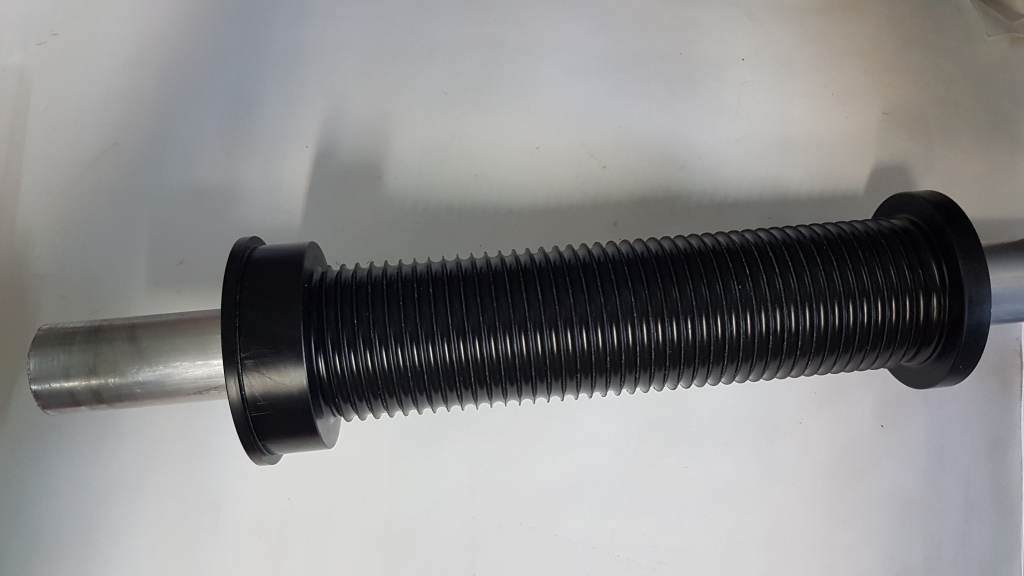

realizzazione delle trappole, usando materiali adatti alla tenuta in potenza
ed agli agenti atmosferici.

Saremo più precisi nella versione finale.

Immagine:

142,75 KB

Immagine:

64,68 KB

Immagine:

89,12 KB

Immagine:

31,24 KB

Immagine:

24,6 KB

Immagine:

126,02 KB

Firma di ik0zio

'73 de Claudio

Nemo me impune lacessit

the software is that you can only curse, but the hardware can kicking...
il software è quello che puoi solo maledire, l'hardware invece puoi prenderlo a calci...

Assioma di Cahn
Quando tutto il resto fa fiasco, leggi le istruzioni.

L'esperienza PRIMA ti fa l'esame e POI ti da la lezione.

Sezione ARI "Ettore Forte" IQØEF -Tivoli ASC - R18

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

ic8ffp

oltre 100 messaggi sul Forum

Inserito il - 19/05/2017 : 18:27:43

Caro Claudio e veramente interessante la vedo un ottima verticale ma come tu sai il mio problema sono quei radialini in acciaio altrimenti già l'avrei presa un abbracione caro Claudio

Messaggio di ik0zio

Ciao a tutti

Siamo lieti di presentare la SuperVertical 8-plus che copre le bande
dai 6 ai 40 metri.

È un'antenna che ripercorre la strada già tracciata dalle varie Cushcraft
HyGain e per l'Italia dalla nostra storica ECO Antenne.

Come è nella filosofia di Vertical Array abbiamo cercato di raggiungere livelli
di eccellenza sia meccanici che elettrici.

Quella che oggi mostriamo è una pre-serie, le antenne saranno disponibili
dal prossimo Settembre.

La nostra attenzione si è focalizzata specialmente nella realizzazione del match
basandoci anche sulle esperienze di IZ1DNJ, condivise su questo forum, e sulla
realizzazione delle trappole, usando materiali adatti alla tenuta in potenza
ed agli agenti atmosferici.

Saremo più precisi nella versione finale.

Immagine:

142,75 KB

Immagine:

64,68 KB

Immagine:

89,12 KB

Immagine:

31,24 KB

Immagine:

24,6 KB

Immagine:

126,02 KB

Firma di ic8ffp

IC8FFP Roberto

Regione Campania ~ Prov.: Napoli ~ Città: ANACAPRI isola di CAPRI ~ Messaggi: 334 ~ Membro dal: 26/05/2006 ~ Ultima visita: 08/02/2023

iz2xny

oltre 100 messaggi sul Forum

Inserito il - 19/05/2017 : 18:50:57

Ciao Claudio 73', ottima costruzione. Se poi ci sarà anche il prezzo (ottimo) credo che ti debba impegnare molto nella costruzione

. Buon fine settimana e complimenti ancora. Mario Iz2xny

Firma di iz2xny

IZ2XNY - Mario

Capo pattuglia chiama Corvo……..rispondi Corvo……..Capo pattuglia a Corvo……….rispondi Jonny…………Capo pattuglia chiama squadra B….Rambo, Messner, Ortega, Coletta, Jurgensen, Barry, Krakauer, qui’ il Colonnello Trautman, rispondimi Jonny……………………..

“Squadra B tutti morti Signore”

Regione Lombardia ~ Prov.: Milano ~ Città: Albairate ~ Messaggi: 432 ~ Membro dal: 17/01/2013 ~ Ultima visita: 21/06/2025

iz0aeg

oltre 2000 messaggi sul Forum

Inserito il - 19/05/2017 : 22:24:12

Ciao a Tutti
Ben fatto Zio , come li fa i 6m ?

73s

Firma di iz0aeg

73 Fabrizio
DXCC Challenge 3133#
DXCC 6m 231#
DXCC 160m 290#
WAZ 160 meters 571 none
5 Bande WAZ 1141 200zone

"Quelli che s'innamorano della pratica senza la scienza, sono come i nocchieri che entrano in naviglio senza timone o bussola, che mai hanno certezza dove si vadano. Sempre la pratica dev'essere edificata sopra la buona teorica, della quale la prospettiva è guida e porta, e senza questa nulla si fa bene."

Leonardo Da Vinci

Ci sono persone che sanno tutto e purtroppo è tutto quello che sanno

Oscar Wilde

Regione Lazio ~ Prov.: Roma ~ Città: guidonia ~ Messaggi: 2732 ~ Membro dal: 10/07/2005 ~ Ultima visita: Oggi

ik8tem

oltre 50 messaggi sul Forum

Inserito il - 19/05/2017 : 23:07:38

Ciao Claudio,
Mi metto in coda per la prenotazione.
Fammi sapere quando sei pronto per la consegna
Saluti.
Ferruccio

Firma di ik8tem

La mia stazione:

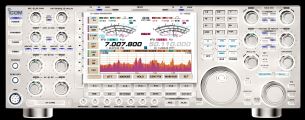

ICOM IC-7800 - YAESU FT101D- FLEXRADIO 6300.
ULVIN TREMENDUS IV - OM POWER 4000A
STEPPIR DB18 - ANTENNADINAMICA BIGVERTICAL 80/160

Non discutere mai con le persone stupide.
Ti trascinano giù al loro livello e vogliono batterti con l'esperienza.

73' de Ferruccio

Regione Campania ~ Prov.: Salerno ~ Città: Cava de' Tirreni ~ Messaggi: 85 ~ Membro dal: 16/04/2005 ~ Ultima visita: 28/02/2026

ik8hcg

oltre 3000 messaggi sul Forum

Inserito il - 20/05/2017 : 00:44:09

iz0aeg ha scritto:

Ciao a Tutti
Ben fatto Zio , come li fa i 6m ?

73s

in 7° armonica. ma quale sará la sua efficienza?

Modificato da - ik8hcg in data 20/05/2017 00:53:02

Regione Campania ~ Prov.: Caserta ~ Città: CASERTA ~ Messaggi: 3327 ~ Membro dal: 05/10/2005 ~ Ultima visita: Oggi

iz0aeg

oltre 2000 messaggi sul Forum

Inserito il - 20/05/2017 : 11:01:55

Montare un elemento aggiuntivo per fare i 6m?

73 Faber

Firma di iz0aeg

Regione Lazio ~ Prov.: Roma ~ Città: guidonia ~ Messaggi: 2732 ~ Membro dal: 10/07/2005 ~ Ultima visita: Oggi

ik8hcg

oltre 3000 messaggi sul Forum

Inserito il - 20/05/2017 : 21:36:33

iz0aeg ha scritto:

Montare un elemento aggiuntivo per fare i 6m?

73 Faber

impossibile accopiare un elemento monobanda. è in gioco l'impendenza unitaria dell'antenna.
è ben fatta cosí, credo che il peso sia raddoppiato

Modificato da - ik8hcg in data 20/05/2017 21:38:37

Regione Campania ~ Prov.: Caserta ~ Città: CASERTA ~ Messaggi: 3327 ~ Membro dal: 05/10/2005 ~ Ultima visita: Oggi

iz0aeg

oltre 2000 messaggi sul Forum

Inserito il - 20/05/2017 : 22:30:23

ik8hcg ha scritto:

iz0aeg ha scritto:

Montare un elemento aggiuntivo per fare i 6m?

73 Faber

impossibile accopiare un elemento monobanda. è in gioco l'impendenza unitaria dell'antenna.
è ben fatta cosí, credo che il peso sia raddoppiato

Ciao Luigi bisognerebbe provare ad accoppiare un elemento da un 1/4 di onda ad una distanza di 1/8 di onda dal punto di alimentazione .

vedremo il buon zio cosa è riuscito a fare

73s Faber

Firma di iz0aeg

Regione Lazio ~ Prov.: Roma ~ Città: guidonia ~ Messaggi: 2732 ~ Membro dal: 10/07/2005 ~ Ultima visita: Oggi

ik8hcg

oltre 3000 messaggi sul Forum

Inserito il - 21/05/2017 : 01:37:02

iz0aeg ha scritto:

ik8hcg ha scritto:

iz0aeg ha scritto:

Montare un elemento aggiuntivo per fare i 6m?

73 Faber

impossibile accopiare un elemento monobanda. è in gioco l'impendenza unitaria dell'antenna.
è ben fatta cosí, credo che il peso sia raddoppiato

Ciao Luigi bisognerebbe provare ad accoppiare un elemento da un 1/4 di onda ad una distanza di 1/8 di onda dal punto di alimentazione .

vedremo il buon zio cosa è riuscito a fare

73s Faber

sono impedenze diverse, l'antenna ha una configurazione 3/8 lambda con range 180/210 ohm.
il trucco per aggiungere la banda dei 6 metri senza incappare nell'impedenza originaria dell'antenna ci sarebbe.....

Regione Campania ~ Prov.: Caserta ~ Città: CASERTA ~ Messaggi: 3327 ~ Membro dal: 05/10/2005 ~ Ultima visita: Oggi

iw5ci

oltre 2000 messaggi sul Forum

Inserito il - 21/05/2017 : 22:38:48

Molto bene .. Era l'antenna che aspettavo... Non vedo l'ora che sia in produzione.. La mia 7+ e' sul tetto da 10 anni e stavo iniziando a preoccuparmi di trovare una sostituta..

Firma di iw5ci

Iw5ci Op. Andrea - Firenze

Messaggi: 2265 ~ Membro dal: 13/11/2008 ~ Ultima visita: 19/02/2026

iz0aeg

oltre 2000 messaggi sul Forum

Inserito il - 22/05/2017 : 14:05:07

Ciao a Tutti ho visto su facebook come stanno lavorando sui 6m era quello che intendevo,
vedremo cosa ci dirà il buon IK0ZIO

73 Faber

https://www.facebook.com/VerticalArray2016/

Modificato da - iz0aeg in data 22/05/2017 14:05:38

Firma di iz0aeg

Regione Lazio ~ Prov.: Roma ~ Città: guidonia ~ Messaggi: 2732 ~ Membro dal: 10/07/2005 ~ Ultima visita: Oggi

F5VKV

oltre 500 messaggi sul Forum

Inserito il - 22/05/2017 : 14:19:36

142,75 KB

Immagine:

64,68 KB

Immagine:

89,12 KB

Immagine:

31,24 KB

Immagine:

24,6 KB

Immagine:

126,02 KB

Ciao,

ci sono specifiche, dettagli ?

A me sembra uguale identica alla 7+. differenze ?

Ciao
Fabio
F5VKV

Regione Estero ~ Prov.: Estero ~ Città: Beausoleil ~ Messaggi: 823 ~ Membro dal: 01/03/2012 ~ Ultima visita: 14/10/2025

IT9JAV

oltre 1000 messaggi sul Forum

Inserito il - 22/05/2017 : 14:45:45

Nella 7+ non mi pare di aver visto:
Coassiale in teflon
Toroidi ft240-43
Condensatore ceramico a barilotto per rf

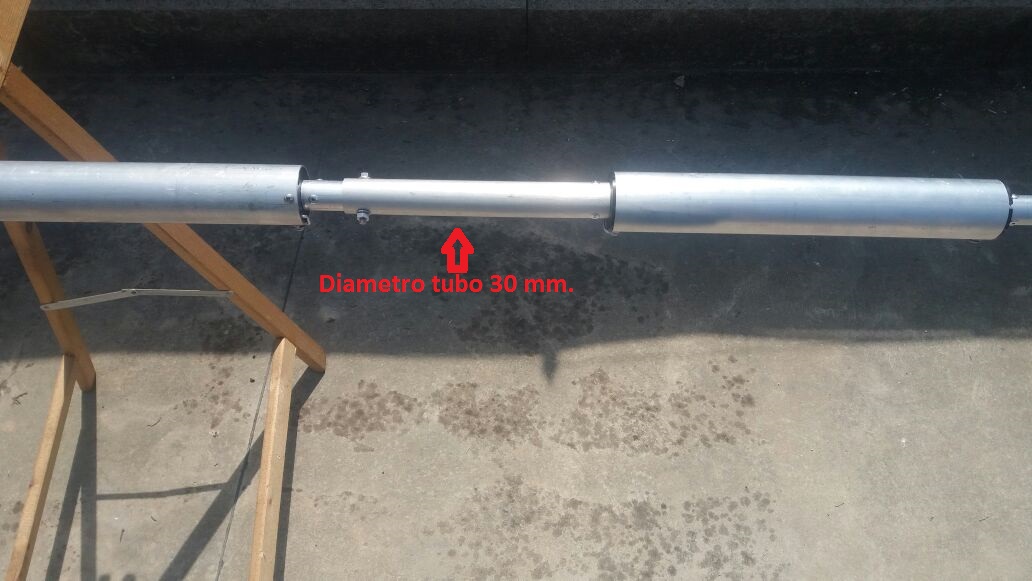

Diametro tubo tra trappole 30mm (nella eco era da 22/24mm)

Questo già a prima vista..

Firma di IT9JAV

Enzo

Regione Sicilia ~ Prov.: Caltanisetta ~ Città: San Cataldo ~ Messaggi: 1111 ~ Membro dal: 18/10/2013 ~ Ultima visita: Oggi

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 22/05/2017 : 17:39:29

Ciao a tutti

Come premesso nel post iniziale l'antenna trae le sue origini nelle verticali 3/8 già
in commercio.

Il nostro obiettivo è quello di migliorare un sistema di antenna verticale che,
tra l'altro, in Italia, non è più in produzione.

Più avanti, quando l'antenna sarà terminata, forniremo il manuale di montaggio con tutti gli elementi
esplicativi.

Qualcuno ha chiesto del prezzo, in questo momento non siamo ancora in grado di fornirlo, sarà comunque
in linea con quelli di antenne analoghe ma con un rapporto qualità/prezzo superiore a motivo della meccanica
e del matching network realizzato con 4 toroidi, 2 FT240-43 e 2 FT240-K.

L'antenna è stata completamente riprogettata a causa dell'utilizzo di materiali diversi e l'aggiunta della banda dei 6 metri.

Inoltre dalle foto si vede l'esclusivo sistema di contrappeso capacitivo di terra.

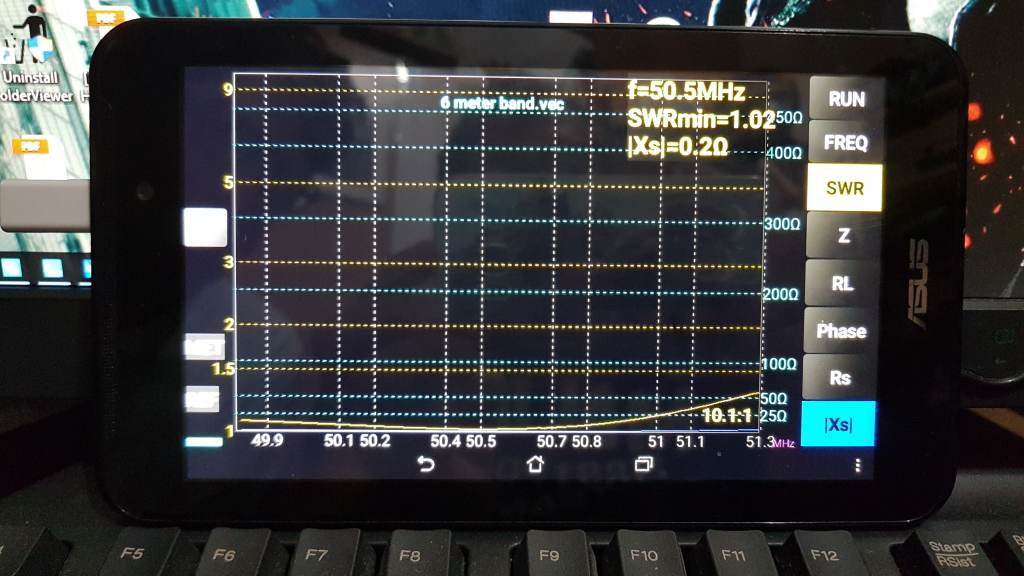

Di seguito altre foto relative al sistema dei 6 metri realizzato con un elemento di 1/4 onda
montato ad 1/8 d'onda dal matching network.

Immagine:

74,22 KB

Immagine:

111,92 KB

Modificato da - ik0zio in data 22/05/2017 17:41:43

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 24/05/2017 : 13:01:07

Il lavoro continua, dopo molte ore di prove si è reso necessario modificare
il matching network, sostituendo il filo trasformatore 4:1 con filo di rame
unipolare smaltato, diametro 1,5 ulteriormente isolato con tubetti di teflon.
Questo per avere una maggiore tenuta in potenza.

Immagine:

114,16 KB

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 28/05/2017 : 22:18:36

"Ciao a tutti siamo in dirittura di arrivo con la nuova antenna SV 8 PLUS i test sono ultimati ,mancano degli ultimi dettagli costruttivi , soprattutto nelle dimensioni del imballaggio . Abbiamo ricevuto molte richieste di OM che la vorrebbero usare anche in piccole spedizioni/attivazioni e quindi cerchere di ridurre al minimo la lunghezza dei singoli pezzi per facilitarne il trasporto.
Ci farebbe piacere che chi fosse intenzionato all'acquisto ci dia un segno di interesse questo perchè visto che dobbiamo iniziare la produzione ci aiuterebbe alla programmazione, ovviamente senza nessun impegno .
Per le prime 20 antenne faremo un prezzo promozionale
L'antenna avrà il prezzo di € 550,00 meno di questo non riusciamo visto le peculiarità tecniche e meccaniche . vi terremo aggiornati

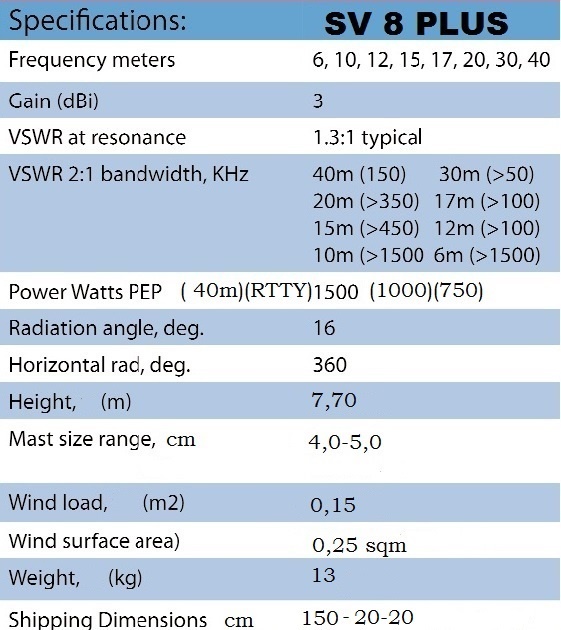

sul sito web http://www.vertical-array.com/8-plus.html troverete una broshure con le caratteristiche

Claudio

Immagine:

114,73 KB

Modificato da - ik0zio in data 29/05/2017 07:51:15

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 06/06/2017 : 19:38:48

Sono iniziati i primi test della SV8plus da parte dell' RCR DX Club

Modificato da - ik0zio in data 06/06/2017 19:46:24

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 08/06/2017 : 15:01:17

Ciao a tutti

a proposito dei 6m e di come poteva funzionare questo è un breve ascolto di TF3JB in 6m .

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

IZ3KLB

oltre 3000 messaggi sul Forum

Inserito il - 13/06/2017 : 08:16:16

Cioè spiegatemi una cosa, ma avete messo in rete un video con cui trasmettete con 1,5kw (tanto per testare l'antenna) in una nazione dove la legge dice che se ne possono usare solamente 500??? Quasi incredibile.

ik0zio ha scritto:

Il lavoro continua, dopo molte ore di prove si è reso necessario modificare
il matching network, sostituendo il filo trasformatore 4:1 con filo di rame
unipolare smaltato, diametro 1,5 ulteriormente isolato con tubetti di teflon.
Questo per avere una maggiore tenuta in potenza.

Immagine:

114,16 KB

Firma di IZ3KLB

http://www.seomoz.org/ip2loc

Regione Veneto ~ Prov.: Vicenza ~ Città: Fontanelle di Conco ~ Messaggi: 3239 ~ Membro dal: 01/04/2006 ~ Ultima visita: Oggi

IK6ZER

oltre 1000 messaggi sul Forum

Inserito il - 13/06/2017 : 11:20:30

IZ3KLB ha scritto:

Cioè spiegatemi una cosa, ma avete messo in rete un video con cui trasmettete con 1,5kw (tanto per testare l'antenna) in una nazione dove la legge dice che se ne possono usare solamente 500??? Quasi incredibile.

114,16 KB

Ma guarda che loro sono andati all'estero per testare l'antenna, in un paese dove le leggi permettono di utilizzare 1,5 KW.
Come del resto tutti quelli che hanno gli ACOM 1000/2000, oppure gli OM power 2500, 3500 4000.....pensi che li utilizzino in Italia?...Macchè! li usano negli states, oppure li tengono a casa come soprammobili.

Io invece penso che se l'antenna regge bene 1,5 KW, non ci saranno problemi ad usarla anche in RTTY con 500 watt, e sarà l'esempio dell'ennesimo ottimo prodotto italiano!

Firma di IK6ZER

FABIO,IK6ZER

Regione Marche ~ Prov.: Pesaro-Urbino ~ Città: FANO ~ Messaggi: 1790 ~ Membro dal: 03/11/2005 ~ Ultima visita: Ieri

hb9oab

oltre 2000 messaggi sul Forum

Inserito il - 13/06/2017 : 18:13:00

Io invece penso che se l'antenna regge bene 1,5 KW, non ci saranno problemi ad usarla anche in RTTY con 500 watt, e sarà l'esempio dell'ennesimo ottimo prodotto italiano!

Oppure l'antenna è un bel "carico fittizio" allora non ci son problemi anche da casa...

A parte gli scherzi, IK0ZIO veramente ottimi prodotti.
Mi piace la 30/40/80/160, se non fosse per i radiali dato che sul tetto in centro città non ho spazio..... anche per tirantarla... SIG

Di questa 8PLUS hai per caso un printscreen SWR VNA dei 40m o anche di tutte le bande?

ecco i miei, quelli che uso ora sulla sorella simile HyGain AV640:
http://www.arifidenza.it/forum/topi...IC_ID=258475

Se non l'avessi presa e montata da 5 anni ormai, e va sempre bene, avrei preso la tua...

grazie ciao
saluti complimentosissimi!

Franco, HB9oab

Firma di hb9oab

http://www.wlog2000.com
https://hb9oab.ddns.net/FTdxYaesu
https://hb9oab.ddns.net/DxClusterClick

Le immagini pubbliche su AF sono riprese in tempo reale da un server esterno che se spento, risulteranno offline anche per questo sito.

© HB9oab Privacy personale: ogni riferimento a immagini, luoghi, persone, materiali o cose qui riportato può risultare casuale e non reale, pubblicato solo a titolo dimostrativo anche con possibili fotomontaggi o invenzioni varie! Queste informazioni non fanno fede alla realtà e quindi non possono essere considerate veritiere ed utilizzabili per altri scopi esterni a questa pagina di discussione internet!

Città: Ticino ~ Messaggi: 2139 ~ Membro dal: 13/08/2006 ~ Ultima visita: Ieri

IZ3KLB

oltre 3000 messaggi sul Forum

Inserito il - 13/06/2017 : 18:30:45

IK6ZER ha scritto:

114,16 KB

Io non so come sei messo tu a CW, ma la chiamata che fanno non è barrata niente... quindi... oppure sono io che non ho capito... potrebbe essere...

Firma di IZ3KLB

http://www.seomoz.org/ip2loc

Regione Veneto ~ Prov.: Vicenza ~ Città: Fontanelle di Conco ~ Messaggi: 3239 ~ Membro dal: 01/04/2006 ~ Ultima visita: Oggi

IK6ZER

oltre 1000 messaggi sul Forum

Inserito il - 13/06/2017 : 18:51:49

IZ3KLB ha scritto:

IK6ZER ha scritto:

114,16 KB

Io non so come sei messo tu a CW, ma la chiamata che fanno non è barrata niente... quindi... oppure sono io che non ho capito... potrebbe essere...

.......LA SECONDA CHE HAI DETTO.......hi......
Ciao

Firma di IK6ZER

FABIO,IK6ZER

Regione Marche ~ Prov.: Pesaro-Urbino ~ Città: FANO ~ Messaggi: 1790 ~ Membro dal: 03/11/2005 ~ Ultima visita: Ieri

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 13/06/2017 : 19:04:53

Ciao a tutti

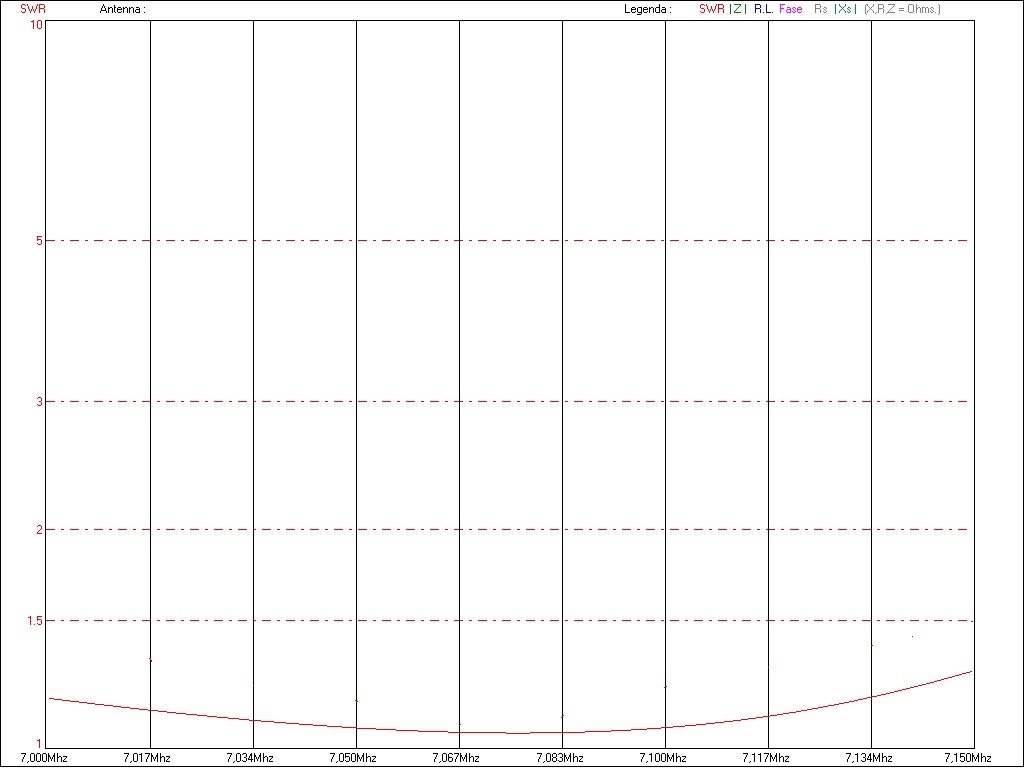

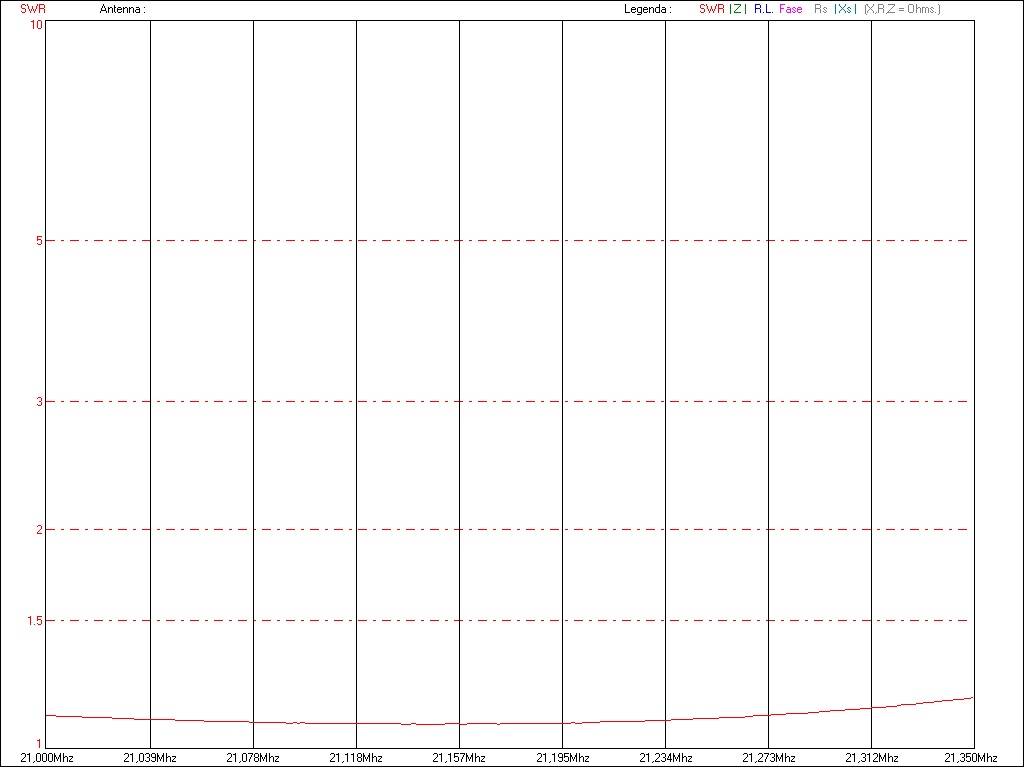

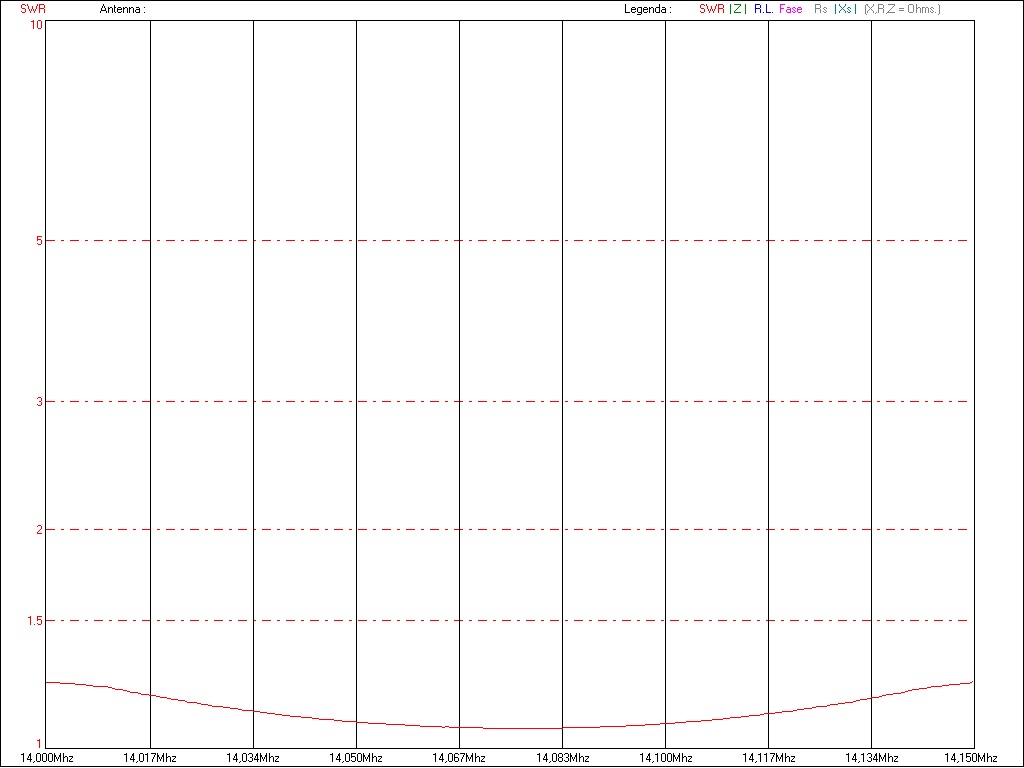

Franco grazie per i complimenti, di seguito allego le immagini del vna di tutte le bande, ottenute nel mio piazzale, con i radiali a circa 170 cm da terra.

Ora è in prova, con solo 100 watt, presso la postazione dell'RCR-DX Club, con ottimi risultati.

Immagine:

92,57 KB

Immagine:

93,18 KB

Immagine:

93,34 KB

Immagine:

93,04 KB

Immagine:

94,8 KB

Immagine:

95,14 KB

Immagine:

92,73 KB

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

hb9oab

oltre 2000 messaggi sul Forum

Inserito il - 15/06/2017 : 23:52:19

Immagine:

92,73 KB

URKA Claudio in 40m è la prima che vedo utilizzabile completamente da 7.0 a 7.2 con SWR così basso!!!

Complimenti!

Firma di hb9oab

Città: Ticino ~ Messaggi: 2139 ~ Membro dal: 13/08/2006 ~ Ultima visita: Ieri

IZ5WNW

Non piu attivo nel Forum

Inserito il - 16/06/2017 : 13:02:49
Ottima antenna in tutti i sensi Claudio, complimenti!


Messaggi: 2818 ~ Membro dal: 30/12/2014 ~ Ultima visita: 23/12/2021

IZ7LDG

oltre 100 messaggi sul Forum

Nota:

Inserito il - 16/06/2017 : 13:17:17
Diciamo che i produttori di accordatori di antenna possono anche chiudere COMPLIMENTI OTTIMO LAVORO!!!


Regione Puglia ~ Prov.: Bari ~ Messaggi: 314 ~ Membro dal: 26/03/2007 ~ Ultima visita: Oggi

IZ3KLB

oltre 3000 messaggi sul Forum

Inserito il - 16/06/2017 : 14:38:20

Beh a 500 ci si può arrivare....

ik0zio ha scritto:

Ciao a tutti

Franco grazie per i complimenti, di seguito allego le immagini del vna di tutte le bande, ottenute nel mio piazzale, con i radiali a circa 170 cm da terra.

Ora è in prova, con solo 100 watt, presso la postazione dell'RCR-DX Club, con ottimi risultati.

Immagine:

92,57 KB

Immagine:

93,18 KB

Immagine:

93,34 KB

Immagine:

93,04 KB

Immagine:

94,8 KB

Immagine:

95,14 KB

Immagine:

92,73 KB

Firma di IZ3KLB

http://www.seomoz.org/ip2loc

Regione Veneto ~ Prov.: Vicenza ~ Città: Fontanelle di Conco ~ Messaggi: 3239 ~ Membro dal: 01/04/2006 ~ Ultima visita: Oggi

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 16/06/2017 : 17:53:26

Grazie a tutti per i complimenti

Franco, il grafico è fino a 7.150, in ogni modo a 7.200
è ancora sotto l'1,8 : 1

Antonio, senza il tuo MetroVNA non sarei mai riuscito a sistemare le bobine

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

in3ufw

oltre 2000 messaggi sul Forum

Inserito il - 25/06/2017 : 19:06:34

IZ3KLB ha scritto:

Beh a 500 ci si può arrivare....

92,57 KB

Immagine:

93,18 KB

Immagine:

93,34 KB

Immagine:

93,04 KB

Immagine:

94,8 KB

Immagine:

95,14 KB

Immagine:

92,73 KB

Ma che fai polemica a fare..... che proprio dalle tue parti c'è qualcuno che di watt ne usa 2000 x 3 .... dai dai...

Claudio hai email per te...

Buona serata a Tutti & Qrpisti come me

Marcolone in3ufw

Firma di in3ufw

Le Radio le Antenne le Valvole aiutano a farti arrivare lontano... Ma tutto ciò non deve essere una competizione ma un immenso piacere. Non uso Amplificatori e nn mi spingo oltre i 5/10 watt...Cw ssb digi
(Cit Mia)

http://qrp-in3ufw.jimdo.com

Regione Trentino - Alto Adige ~ Prov.: Trento ~ Città: ROVERETO ~ Messaggi: 2955 ~ Membro dal: 09/08/2006 ~ Ultima visita: Oggi

ik8tem

oltre 50 messaggi sul Forum

Inserito il - 12/08/2017 : 17:32:40

Ciao Claudio,
Complimenti per l'ottimo lavoro!
Ma le consegne quando inizi a farle?
Slauti a tutti.
Ferruccio

Firma di ik8tem

Regione Campania ~ Prov.: Salerno ~ Città: Cava de' Tirreni ~ Messaggi: 85 ~ Membro dal: 16/04/2005 ~ Ultima visita: 28/02/2026

ik8tem

oltre 50 messaggi sul Forum

Inserito il - 12/08/2017 : 18:34:05

Ciao Claudio,
Complimenti per l'ottimo lavoro!
Ma le consegne quando inizi a farle?
Slauti a tutti.
Ferruccio

Firma di ik8tem

Regione Campania ~ Prov.: Salerno ~ Città: Cava de' Tirreni ~ Messaggi: 85 ~ Membro dal: 16/04/2005 ~ Ultima visita: 28/02/2026

IZ0GUG

oltre 500 messaggi sul Forum

Inserito il - 17/08/2017 : 17:52:23

Oggi ho accompagnato un amico radioamatore presso il QTH di ik0zio per prendere del materiale.Ho avuto modo di vedere e toccare l'antenna verticale descritta in questo thread,posso confermare che meccanicamente è davvero valida.Nulla è stato lasciato al caso,sembra essere stata costruita per resistere alle intemperie inimmaginabili.
Complimenti per la "creatura".

Firma di IZ0GUG

73's de IZ0GUG Giuliano.

Regione Lazio ~ Città: Roma ~ Messaggi: 504 ~ Membro dal: 30/01/2006 ~ Ultima visita: 02/08/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 17/08/2017 : 19:14:24

Ciao a tutti e grazie dei complimenti.

Le prime antenne saranno consegnate a settembre.

I test sono ultimati e l'antenna va più che bene sia nella tenuta in potenza
che nella larghezza di banda con bassi livelli di SWR. Una parte importante del lavoro l'abbiamo dedicata alla meccanica.

Non dovendo scoprire l'acqua calda, dal momento che il funzionamento è simile ad altre antenne americane e all'italianissima 7+,
la vera differenza la fanno i materiali e la costruzione meccanica: quindi abbiamo puntato a realizzare un prodotto che meccanicamente
non avesse rivali nella sua categoria e che inoltre fosse semplice da montare.
Il prezzo è leggermente sotto le americane.

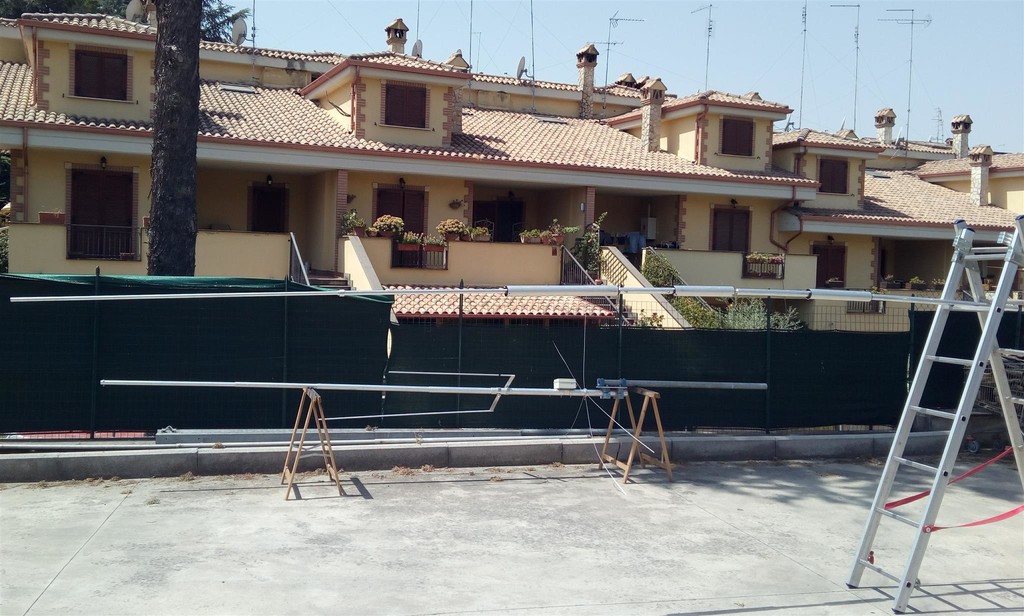

In foto alcuni particolari: quella della scala è una prova per far vedere la resistenza meccanica delle giunzioni delle trappole
e la relativa freccia della antenna posizionata orizzontalmente.

Sarò presente a Montichiari il 9 settembre con una sola SV8PLUS: chi la volesse la può prenotare.

Se volete altri modelli vi prego di prenotarli ora, c'è poco tempo per prepararli .

'73 Claudio

Immagine:

146,43 KB

Immagine:

175,57 KB

Immagine:

107,81 KB

Immagine:

112,36 KB

Modificato da - ik0zio in data 18/08/2017 09:03:58

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

iw3hxr

oltre 100 messaggi sul Forum

Inserito il - 17/08/2017 : 22:55:53
Buonasera, il prezzo che hai detto è con o senza IVA ? Buona serata


Città: Santorso VI - JN55QR ~ Messaggi: 150 ~ Membro dal: 02/11/2006 ~ Ultima visita: 12/01/2026

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 18/08/2017 : 09:05:27

Ciao, il prezzo di vendita adesso è questo, euro 550,00 al pubblico

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

IW2DQE

oltre 100 messaggi sul Forum

Inserito il - 07/11/2017 : 03:34:08

Buongiorno,
volevo lasciare una mia impressione sulla sv8plus dato che l'ho istallata da una settimana e mi sono arrivate un sacco di mail che mi chiedevano come funzionava.
premetto che in precedenza avevo una 7+ della eco antenne che ho voluto sostituire con la sv8plus.
L'antenna funziona molto bene, in ricezione ha pochissimo rumore e si riescono ad ascoltare anche i piccoli segnali, in tx non posso esprimermi sul comportamento ad alta potenza perchè non ho nessun p.a. e al massimo utilizzo i 100w della radio.
Essendo un utilizzatore quasi esclusivo dei modi digitali devo dire che mi sta facendo lavorare dei country che prima non riuscivo a fare.
Confrontando le 2 antenne dato che si somigliano molto la sv8plus dovrebbe essere la sorella della 7+ ma rivista e migliorata in ogni aspetto, è molto più robusta, ha tutti i tubi che la compongono con spessori maggiorati, anche nella zona delle trappole che era uno dei punti a rischio dell 7+ sono stati rinforzati, difatti pesa quasi il doppio .
73 de Giancarlo iw2dqe

Immagine:

36,59 KB

Firma di IW2DQE

iw2dqe et libero.it
(Sostituire et con la chiocciola e unire tutto)

Regione Lombardia ~ Prov.: Milano ~ Città: Lacchiarella ~ Messaggi: 164 ~ Membro dal: 10/08/2015 ~ Ultima visita: 08/06/2025

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 07/11/2017 : 18:43:51

Grazie per i complimenti Giancarlo.

Voglio aggiungere che in questo momento entrambi i tipi di matching network
sono realizzati nello stesso modo, ben 3 FT 240-43 per il balun choke e 2 FT 240k
per il trasformatore (quindi anche il tuo Giancarlo).

http://www.vertical-array.com/8-plus-4m.html

'73

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

iz7djs

oltre 1000 messaggi sul Forum

Inserito il - 08/11/2017 : 07:23:09

ik0zio ha scritto:

Immagine:

107,81 KB

Mi sa che, stavolta, a vedere lo spessore di questo tubo dovremmo preoccuparci di tassellare il solaio anziche' l'antenna come fin'ora facevamo

SPETTACOLO

Firma di iz7djs

73 Marcello
Barra di Flusso propagativo grazie a Max IK8LOV

http://iz7djs.jimdo.com

La vera felicita' sta nelle piccole cose: Una piccola villa,un piccolo Yacht,una piccola fortuna e una bella gn***a.

Presidente A.R.I. Canosa di Puglia
7005 IQ7KJ

Regione Puglia ~ Prov.: Bari ~ Città: Canosa di P. ~ Messaggi: 1249 ~ Membro dal: 07/03/2009 ~ Ultima visita: Oggi

iw3rr

oltre 100 messaggi sul Forum

Inserito il - 08/11/2017 : 07:42:05

Una domanda per ik0zio:
vista la qualità dei materiali e la solidità intrinseca di quest'antenna, secondo te un'installazione senza tiranti in un ventoso medio Friuli è ipotizzabile?
Complimenti a prescindere per l'italico ingegno.
I miei migliori 73

Firma di iw3rr

IV3ZNK, Luca (ex IW3RR)
Ari Udine
http://www.xluke.it

Regione Friuli-Venezia Giulia ~ Prov.: Udine ~ Messaggi: 107 ~ Membro dal: 25/02/2006 ~ Ultima visita: 01/01/2025

iz6bxv

Utente non più attivo sul Forum

Nota:

Inserito il - 08/11/2017 : 09:04:05
ciao zio complimenti,che significa radiali alla base capacitivi per regolare l,impedenza,forse si alzano e abbassano per farlo,o è un sistema fisso,altra domanda l,antenna è mezza onda elettrica o 3/4,di nuovo complimenti e saluti


Regione Abruzzo ~ Prov.: Pescara ~ Città: pescara ~ Messaggi: 3899 ~ Membro dal: 06/03/2006 ~ Ultima visita: 04/01/2023

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 08/11/2017 : 16:22:35

Ciao a tutti

per IV3ZNK, Luca:

romperla è molto difficile e, nei punti che erano a rischio, sono stati usati tubi di giunzione delle spessore di 5mm , forse mai usati su antenne commerciali

Immagine:

175,58 KB

Per IZ6BXV , Tony

si i radiali alla base possono fare una regolazione fine della impedenza mediante uno spostamento di una quindicina di centimetri verso l'alto o il basso

altre caratteristiche sul sito web

ciao

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

iz6bxv

Utente non più attivo sul Forum

Nota:

Inserito il - 08/11/2017 : 16:30:24
ma è 3/4 d,onda o 1/2 onda elettrico,se fosse come scritto sul manuale 3/4 onda sarebbe diversa da tutte le altre ,saluti


Regione Abruzzo ~ Prov.: Pescara ~ Città: pescara ~ Messaggi: 3899 ~ Membro dal: 06/03/2006 ~ Ultima visita: 04/01/2023

ik3umt

oltre 5000 messaggi sul Forum

Inserito il - 08/11/2017 : 17:00:19

iz6bxv ha scritto:

ma è 3/4 d,onda o 1/2 onda elettrico,se fosse come scritto sul manuale 3/4 onda sarebbe diversa da tutte le altre ,saluti

3/8 lambda
Con tale configurazione si ottengono impedenze che si aggirano "attorno" ai 2-300 ohm
adattabili con il solito trasformatore 4:1 5:1

Modificato da - ik3umt in data 08/11/2017 17:01:40

Firma di ik3umt

Big guns ?? : Un dipolo su una canna da pesca !
*** Del new-one rimani senza, se passi il tempo su Ari Fidenza ***
73 de Federico - ik3umt@gmail.com

Regione Veneto ~ Prov.: Treviso ~ Città: Treviso ~ Messaggi: 6012 ~ Membro dal: 02/10/2006 ~ Ultima visita: 14/03/2026

ik0zio

oltre 100 messaggi sul Forum

Inserito il - 08/11/2017 : 18:55:24

Grazie Federico ;-)

Si Tony è una 3/8 d'onda

Firma di ik0zio

Regione Lazio ~ Prov.: Roma ~ Città: Guidonia - Sezione ARI Tivoli ASC R18 ~ Messaggi: 437 ~ Membro dal: 23/07/2008 ~ Ultima visita: 12/11/2025

iz6bxv

Utente non più attivo sul Forum

Nota:

Inserito il - 08/11/2017 : 19:09:00
riciao zio che differenza c,è fra una 1/2 onda elettrica tipo eco 7+ o hygain av 640 rtc e la tua?so che le antenne configurate a 1/2 onda elettrico rendono bene ad altezza da un metro a 2 metri dal tetto,la tua ha le stesse caratteristiche?saluti


Regione Abruzzo ~ Prov.: Pescara ~ Città: pescara ~ Messaggi: 3899 ~ Membro dal: 06/03/2006 ~ Ultima visita: 04/01/2023

iz0aeg

oltre 2000 messaggi sul Forum

Inserito il - 08/11/2017 : 20:33:10

Ciao mi sembra che l' AV640 sia 3/8

Firma di iz0aeg

Regione Lazio ~ Prov.: Roma ~ Città: guidonia ~ Messaggi: 2732 ~ Membro dal: 10/07/2005 ~ Ultima visita: Oggi

iz6bxv

Utente non più attivo sul Forum

Nota:

Inserito il - 09/11/2017 : 10:26:21
hai ragione ,ma qual,è la differenza fra 1/2 onda elettrica e 3/8 elettrica?saluti


Regione Abruzzo ~ Prov.: Pescara ~ Città: pescara ~ Messaggi: 3899 ~ Membro dal: 06/03/2006 ~ Ultima visita: 04/01/2023

IZ3LCI

oltre 100 messaggi sul Forum

Inserito il - 28/12/2017 : 19:07:27
Ciao a tutti,finalmente issata e testata la Super verticale SV8-plus di Claudio,IK0ZIO. Allora,che dire...parto dalla "sostanza" della costruzione:mai visto e toccato con mano una verticale multibanda cosi' robusta e ben fatta,alluminio e viterie veramente sovradimensionate mi fanno ben sperare riguardo alla micidiale bora e salsedine che interessano il mio QTH,Lido di venezia. Ho tirantato in modo lasco come consigliato con cordino di nylon a circa metà altezza e l'ho fissata ad un tubo innocenti a circa 1,80 mt dal piano del tetto. Per quel che riguarda le prestazioni onair,nonostante il periodo veramente sottotono della propagazione,sono molto soddisfatto sia per quel che riguarda i colegamenti (molti in qrp) che per la silenziosità (è comunque una verticale) ed i ros che sono molto bassi in tutte le bande,peggior risultato in 10 mt di 1,6/1,7,ma si puo' tarare quindi... Che dire,sono molto soddisfatto e magari nelle prossime settimane vi sapro' dire come si comporta con vento sostenuto (con scirocco a 40/50 all'ora si è mossa appena...) e nei dx. Allego un paio di foto fatte appena messa in opera. Se avete domande o curiosità saro' ben lieto di rispondervi. Saluti, 73s de IZ3LCI Angelo VE Immagine: 160,78 KB Immagine: 203,41 KB


Regione Veneto ~ Prov.: Venezia ~ Città: Lido di Venezia ~ Messaggi: 112 ~ Membro dal: 02/11/2007 ~ Ultima visita: 22/10/2025

Discussione

| Altri..

Vai a:

Arifidenza.it | Attività - ARI Fidenza | Home

La Sezione - ARI Fidenza

Questa pagina è stata generata in 0,84 secondi.
